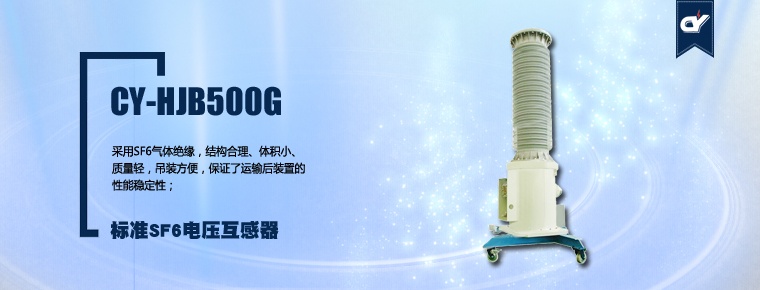

產品概述

CY-HJB－500G型標準電壓互感器可對實驗室用戶和現場用戶開展電壓等級220kV/ ～500kV/ 、準確度等級0.05級及以下電壓互感器的檢定校準工作。

產品特點

• 采用SF6氣體絕緣，結構合理、體積小、質量輕，吊裝方便，保證了運輸后裝置的性能穩定性；
• 采用了高磁導率的R型鐵芯，提高了硅鋼的額定工作磁密；
• 在結構設計上采用軟連接與硬連接相結合的方式，提高了互感器的抗震性能；

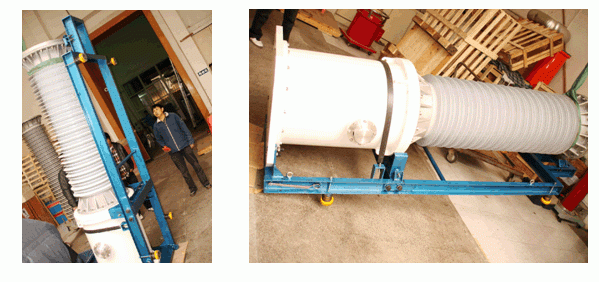

• 可供選配的臥式運輸支架為分為左右結構，左支架與互感器器身底板連接，試驗時可不用拆卸，運輸時只需要將右支架插入，與左支架配合緊固即可方便倒放臥式運輸。

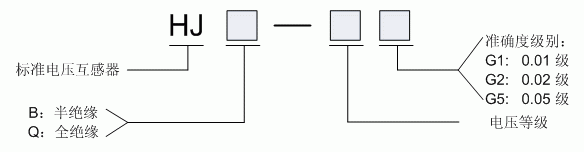

產品參數

試驗圖解

接線圖：

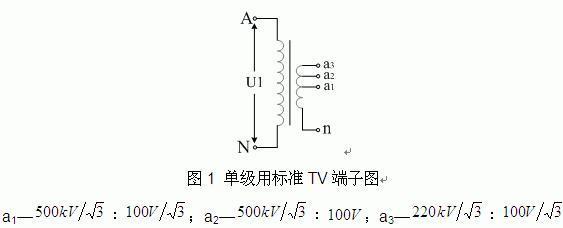

1、檢定500kV及以下電壓等級電壓互感器時，端子圖見圖1所示；

2、校驗線路見圖：

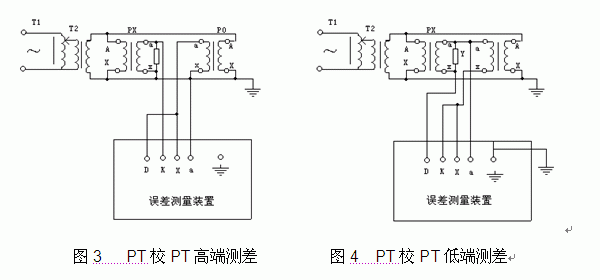

• 標準PT校PT高端測差接線圖（見圖3）
• 標準PT校PT低端測差接線圖（見圖4）

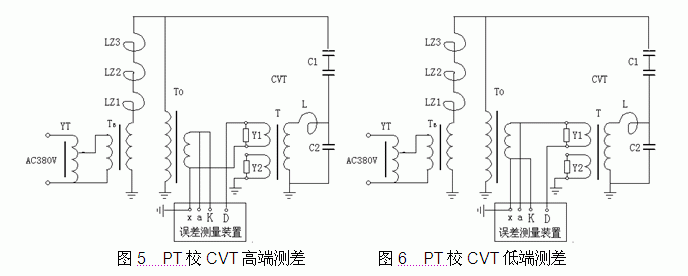

• 標準PT校CVT高端測差（見圖5）
• 標準PT校CVT低端測差（見圖6）

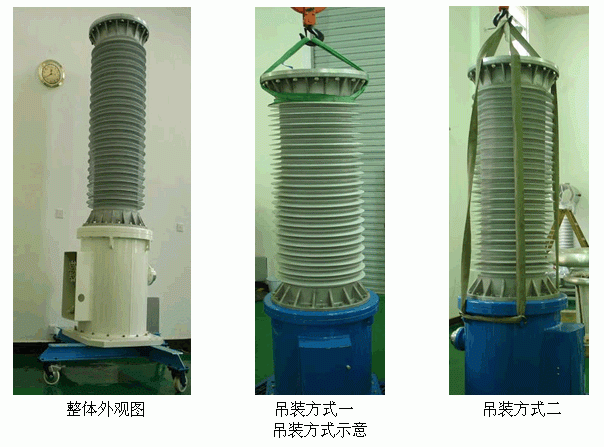

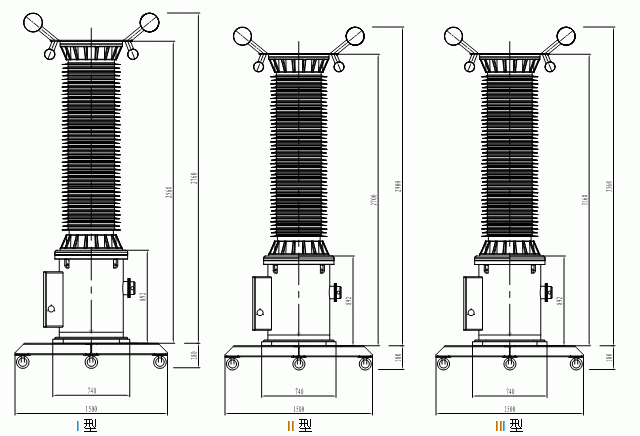

附1：產品外觀尺寸及吊裝示意圖

• 互感器及輔助支架的立、臥吊裝。
• 采用安全適當?shù)牡跹b設備及吊具，吊住互感器套管頂部或法蘭，按箭頭方向立起或放倒，吊裝過程應安全、緩慢、不可野蠻起吊。

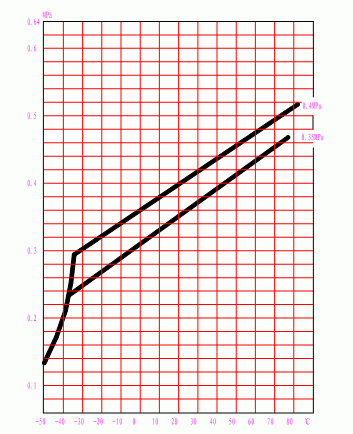

氣體壓力與溫度的關系曲線

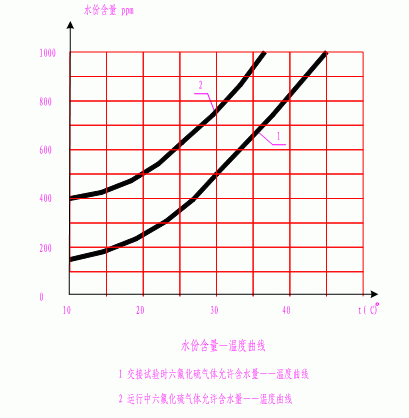

SF6氣體中水份含量－溫度曲線
