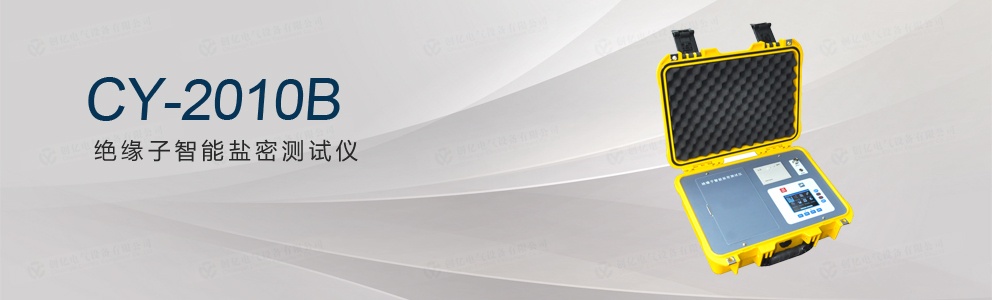

    CY-2010B 絕緣子智能鹽密測試儀

    點擊:
    CY-2010B 絕緣子智能鹽密測試儀

    概述

    在電網系統中,電壓等級高、輸送容量大的變電站和輸電線路起著十分重要的作用。而在輸電線路經過的地區,工業污穢、海風的鹽霧、空氣中的塵埃等污穢物逐漸積累并附著在絕緣子表面,極易形成污穢層,由于污穢絕緣子的絕緣強度大大降低,極易引起絕緣子在正常運行電壓下閃絡,造成大面積停電,形成污閃事故。

    污閃事故不同于一般單純的設備事故,它涉及面廣、影響設備多且分散。現階段我國電力系統的網架尚比較薄弱,多次污閃跳閘即有可能帶來整個系統的崩潰,造成大面積、多設備的連鎖事故。

    因此,在設計建造電網系統前,應首先測定外絕緣子表面的污穢程度以確定所在區域的污穢等級,據此選擇合適的外絕緣爬電比距;對于已經投入使用的高壓輸電線路、發電廠、變電站等場所的外絕緣設備,應當保證每年至少檢測一次其表面污穢程度,以衡量是否可能引起污閃事故,作為判斷外絕緣設備是否需要清洗或更換的依據。通過以上途徑,盡量使污閃事故率降低到可接受的程度,最大限度降低污閃事故對國民經濟的影響。

    由于絕緣子表面的污穢包含溶性成分和不溶性成分,其中鹽密度(常用等值鹽密度ESDD衡量)是指絕緣子表面層污穢中的可溶成分與表面積的比值,區別于灰密度(NSDD)。根據電網污穢劃分新標準,污穢度中鹽密和灰密之間的關系在5—10倍分散,相同等值鹽密不同灰密的絕緣子可能處于不同污穢等級,故污穢等級的確認需要等值鹽密度和灰密度組合才可確定。

    我公司根據電力行業防治污閃的要求,結合電網污穢劃分等級新標準,根據客戶需求設計研發了絕緣子智能鹽密測試儀,操作簡單、功能齊全,得到了行業客戶的一致認可。

    1.2  儀器介紹

    絕緣子智能鹽密測試儀,也稱為直讀式等值鹽密度測試儀,專為測試智能電導鹽密度而設計。系統內置智能電導鹽密度計算公式,讀數直觀。人機交互采用真彩TFT液晶屏,操作簡單,所有參數和結果一目了然。儀器自帶微型打印機,方便數據保存和對比。提供外部供電和內置電池兩種供電方式,方便實驗室和野外現場測試。本儀器遵照最新標準Q/GDW152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》的規定和要求,適用于高線架空線路、發電廠、變電所等場所的外絕緣設備鹽密度測試。

    1.3  依據標準

    絕緣子智能鹽密測試儀依據的相關標準如下表所示:

    序號

    標準名稱

    1

    Q/GDW152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》

    2

    GB/T16434—200*《污穢條件下高壓絕緣子的選擇和尺寸確定第1部分:定義、信息和一般原則》

    3

    GB/T4585-2004/IEC60507:1991《交流系統用高壓絕緣子的人工污穢實驗》

    4

    GB/T5582-93《高壓電力設備外絕緣污穢等級》

    5

    IEC60815-2004



    1.4  術語解釋

    污穢層:由鹽和惰性材料組成的絕緣子表面上的導電電解層。

    等值鹽密度:指污穢液等效為相同電導氯化鈉溶液的溶質密度,通常以kg/TT立方米表示。

    附鹽密度(SDD):沉積在絕緣子一給定表面(金屬部分和膠合材料不計入此表面)上的鹽量除以該表面的面積;它通常以mg/cm2表示。

    現場污穢度等級:將污穢嚴重程度從非常輕到非常嚴重按SPS(ESDD/NSDD的最大值)的分級。

    灰密度(NSDD):絕緣子單位絕緣表面上清洗的非可溶殘留物除以表面積,一般表示為mg/cm2。

    絕緣子的爬電比距:絕緣子的總爬電距離L除以試驗電壓與根號3的積;它通常以mm/kv來表示。


    產品信息

    2.1主要特點

    直讀式,無須換算。絕緣子表面鹽密度直接顯示。

    采用進口鉑電極。性能穩定可靠。

    鹽密測量范圍為0.0001 mg/cm2--9.9999mg/cm2,分辨率0.0001位。

    可以同時測量溶液的電導率、溫度等其它參數。

    全量程自動切換,提高低鹽密度時的準確度。

    具有溫度自動補償功能,溶液電導值自動補償為20℃時的取值。

    具有系統自動校驗功能,開機自動校驗,提高測量準確度。

    內置大容量數據存儲器,可存儲超過10000組測量數據。

    儀器帶微型打印機,方便現場準確、真實、有效地記錄結果。

    儀器供電采用外置電源和內置電池兩種方案,方便實驗室或野外使用。

    采用320×240真彩TFT液晶屏。(可定制全英文顯示)

    獨有的人機交互界面,簡捷操作。

    顯示屏具有背光無操作自動降低功能,可節約用電,體現綠色環保理念。

    2.2供電方式(交直兩用)

    在開機狀態下,會自動提示剩余電量!如剩余電量低,請更換電池后再使用。

    將儀器面板左側的蓋板取下更換:5號AA堿性電池1.5V,數量6節。

    儀器用外接電源供電時,請使用本儀器專用電源適配器接市電220V。

    2.3技術指標

    測量范圍

    鹽 密

    0.0001~9.9999 mg/cm2

    溫 度

    0~100 ℃

    電導率

    0~100000 us/cm

    測量精度

    鹽 密

    分辨率0.001位,滿量程精度優于±1

    溫 度

    分辨率0.1位,精度優于±0.5℃

    電導率

    分辨率為所用電極量程1/1000,滿量程精度優于±1

    信息輸出方式

    TFT液晶

    320×240真彩TFT液晶屏,實現良好的人機信息交互

    打印機

    本地打印機直接打印測量數據

    USB通信

    連接USB端口到PC端,以U盤模式讀取測量數據

    使用條件

    電 源

    AC220V±10

    DC6節51.5V干電池

    環境溫度

    0~+50 ℃

    相對濕度

    ≤80RH

    存儲條件

    環境溫度

    -10~+55 ℃

    相對濕度

    ≤95RH
