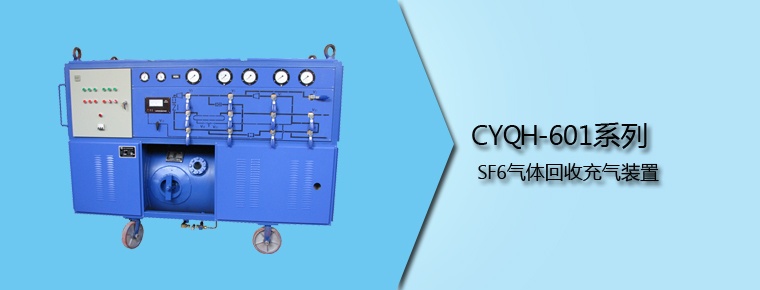

    CYQH-601系列 SF6氣體回收充氣裝置

    點擊:
    CYQH-601系列 SF6氣體回收充氣裝置

    產品概述

    本裝置系一體式回收裝置,有抽真空系統與壓縮系統、凈化系統、存儲系統及冷凝系統。SF6氣體回收凈化充氣裝置是用于SF6氣體絕緣電器設備的制造廠,使用運行科研等部門,對各種電器設備進行抽真空,對電器設備充入SF6氣體,并從使用或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐。回收裝置適用于各種電壓等級的SF6電器及GIS組合電器等。

    我公司參照電力行業標準 DL/T 662-1999《六氟化硫氣體回收裝置技術條件》標準及原機電部JB/DQ2588-90《六氟化硫充氣及回收裝置》標準,并參考了世界著名品牌德國DILO的產品的優點,自主研發了性價比更高的SF6氣體回收充氣裝置,更適合中國SF6高壓開關行業。裝置由回收系統、充氣系統、抽真空系統、干燥系統、凈化系統、貯存系統組成,具有如下主要功能:

    • 對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
    • 對電器設備中的氣體進行回收
    • 對回收和回充的SF6氣體進行干燥、凈化處理
    • 對SF6電器進行充入SF6氣體
    • 對電器中SF6氣體進行壓縮液態貯存

    產品特點

    • 采用冷凍液化法設計原理,降低了系統的工作壓力,大大提高了回收的工作效率。
    • 制冷壓縮機可選配原裝法國進口的全封閉制冷壓縮機。也可免費升級至美國獨資企業生產的半封閉制冷壓縮機艾默生-谷輪(性能遠超任何原裝進口的同制冷量全封閉壓縮機)。
    • SF6壓縮機為美國獨資企業生產的半封閉壓縮機(艾默生 - 谷輪品牌),應用于SF6等鹵素氣體,具有耐氟特性,保證無泄露。
    • 真空泵可選配日本Ulvac雙級旋片式真空泵或選配德國原產Busch、德國獨資 Leybold 等。
    • 雙容器系統,SF6可液化,并可灌裝鋼瓶,灌裝量不小于50kg 。單容器的回收裝置灌瓶量不小于30kg。
    • 雙容器系統擁有獨創的SF6汽化方式,利用較高溫度的高壓的SF6氣體,強制低溫低壓的SF6液體充灌入鋼瓶,用時短,充灌量大。
    • 可使用柱式液位計,SF6液位指示直觀準確。 液位有背光指示,清晰明了。
    • 液態儲存容器內置有大功率SF6汽化電加熱器。使用時自動進行溫度控制,使SF6充分汽化對外充氣。
    • 優異的進口(美國)油霧過濾系統,確保油分達標。壓縮機潤滑油確保一年內不需添加,油位確保不下降。
    • 分子篩干燥系統性能可靠。分子篩再生時不需解體、拆裝及更換,使用方便,僅需對分子篩干燥器進行自再生操作,干燥性能即可恢復如初。
    • 所有球閥采用美國swagelok工作原理,密封元件具有自動補償性能。切實應用于真空、壓力工況,確保真空壓力兩不漏,為真空、壓力兩用的專用球閥。(也可選用美國swagelok原裝球閥)。
    • 定制的相序保護裝置,耐壓高達500V, 極大提高可靠性。
    • 三相五線制電源,更安全可靠。
    • 流程圖可選擇繪于面板,操作方便直觀,全部使用球閥,開與關狀態明確。
    • 采用風冷、移動式,可在無水源情況下使用。
    • 真空計為數字顯示皮拉尼真空計。
    • 優質腳輪,便于移動,不傷害地面。

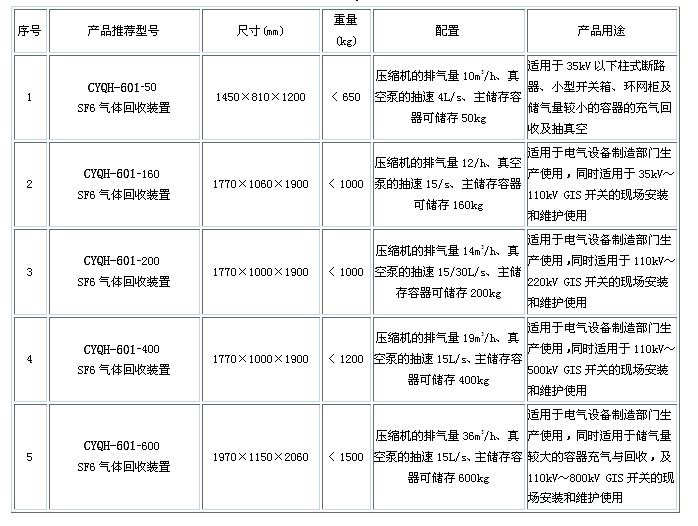

    產品參數

    SF6氣體回收充氣裝置的標準參數如下:

    CY QH - 601 - 200
    1 2 3 4

    規則說明:

    "CY"為創億電氣品牌。

    "QH"中"Q"為SF6氣體漢語拼音首字母,"H"為回收裝置漢語拼音首字母。

    "601"為產品序列號

    回收壓縮機的所有可選型號
    型號 14 19 22 27 36 54
    功率(HP) 4 5 4 8 10 15
    排氣量(m3/h) 14.7 19 22.5 27 36 54
    吸氣終壓力(絕對壓力kPa) 53 53 53 53 53 53
    類別 有油活塞式
    壓力容器可選型號
    型號 50 200 300 400 500 600
    容積(L) 50 200 300 400 500 600
    類別 二類
    設計溫度(℃) 100
    設計壓力〔MPa) 3.9
    貯液量(kg) 50 200 300 400 500 600
    真空泵的所有可選型號
    型號 4 11 12 15 18 18L 25 28 30
    功率(kW) 0.55 1.5 1.5 2.2 1.5 2.2 2.2 3.0 4.5
    抽速m3/h(L/s) 14.4(4) 40(11) 43(12) 54(15) 60(18) 65(18) 90(25) 100(28) 108(30)
    極限真空
    (絕對壓力Pa)
    6×10-2 4×10-2 4×10-2 6×10-2 6×10-2 4×10-2 4×10-2 10 6×10-2
    類別 雙級泵 雙級直聯泵 雙級泵 雙級直聯泵 歐洲原產
    單級直聯泵
    雙級泵

    注:可根據需要預留微水、純度和分解產物接口
